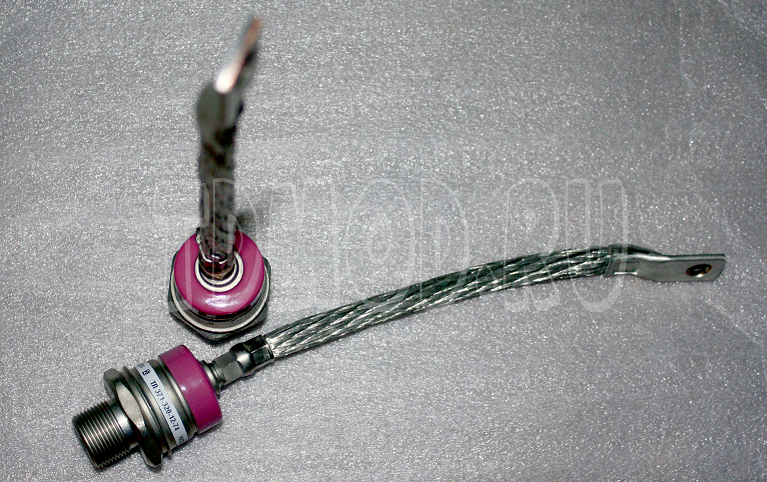

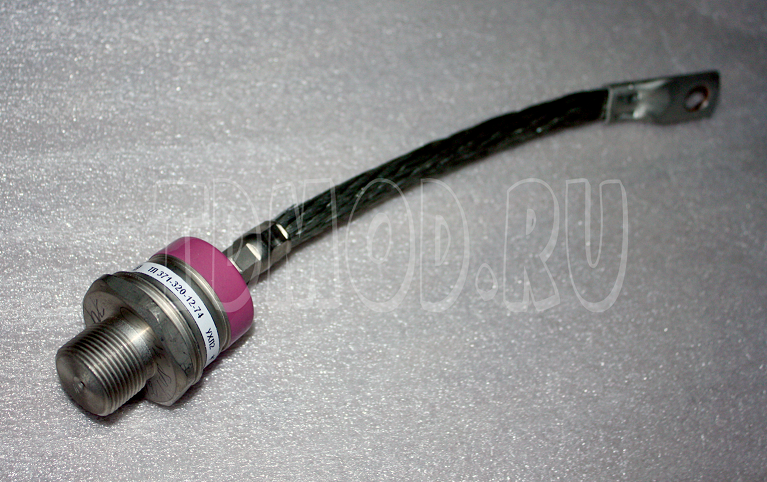

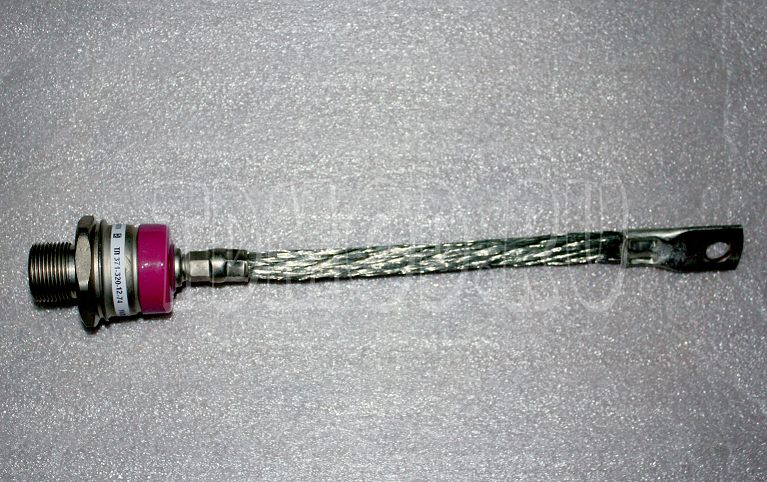

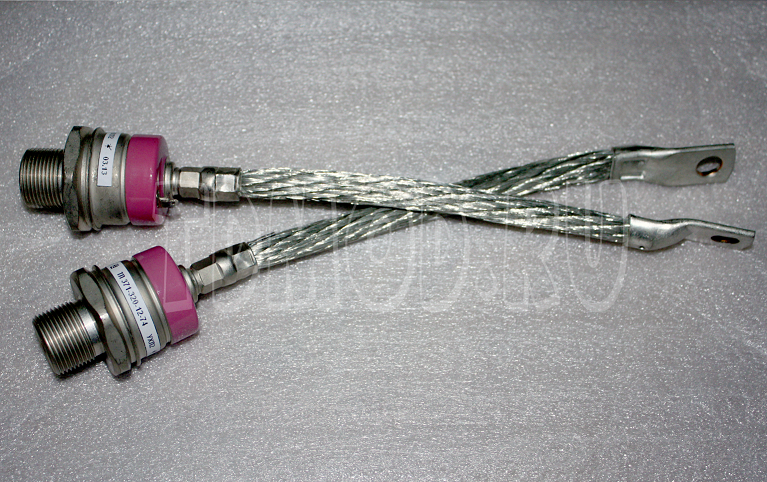

Тиристор ТЛ371-320
Тиристор лавинный штыревое исполнение
Параметры тиристора ТЛ371-320
| Повторяющееся импульсное обратное напряжение Повторяющееся импульсное напряжение в закрытом состоянии |
VRRM VDRM |
600-1200 V |
| Повторяющийся импульсный обратный ток Повторяющийся импульсный ток в закрытом состоянии |
IRRM IDRM |
35 mA |
| Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV),(TC,ºC) | 320(100) A |
| Максимально допустимый действующий ток в открытом состоянии | ITRMS, (TC,ºC) |
500 A |
| Ударный ток в открытом состоянии | ITSM 10ms | 8.5 kA |
| Защитный показатель | i2t | 360 A2s103 |
| Импульсное напряжение в открытом состоянии Импульсный ток в открытом состоянии |
VTM ITM |
1.62/1005 V/A |
| Пороговое напряжение тиристора | VT(TO) | 1.05 V |
| Динамическое сопротивление | rT | 0.53 mΩ |
| Критическая скорость нарастания тока в открытом состоянии | (diT/dt)crit | 320 A/μs |
| Критическая скорость нарастания напряжения в закрытом состоянии | (dVD/dt)crit | 20-1000 V/μs |
| Отпирающее постоянное напряжение управления | VGT | 3.5 V |
| Отпирающий постоянный ток управления | IGT | 250 mA |
| Ударная обратная рассеиваемая мощность | PRSM | 16 mA |
| Максимально допустимая температура перехода | Tjmax | 140 ºC |
| Тепловое сопротивление переход-корпус | Rth(j-c) | 0.085 ºC/W |
| Время выключения | tq(typ) | 250 μs |
| Крутящий момент | Md(typ) | 25-35 Nm |
| Масса | W | 0.440 kg |
